魚缸自動換水系統.水族箱換水自動控制.斷電警報系統.自動控制換水系統.補水溢流換水系統.魚缸配電、配管施工.自己動手DIY - 祥和資訊有限公司

分類:教學日誌
2015/07/03 02:31





祥和資訊整合服務網



http://www.shic.url.tw



祥和安防監控服務網



http://www.shcctv.com.tw





最近接了幾個監視器的案子,都是去客戶那裝設養殖魟魚的一些專家、前輩,漸漸的我也慢慢的被這隻可愛的嬌嬌者所感化,但因為魟魚對於水質特別的敏感,有客戶建議我,魚隨便養就好了,魟魚不好照顧,而且你也沒有那個時間去照顧,但經過了幾個月的思索,準備好了前置需注意的事項,我還是一頭給他栽進去了,因為是新手,我從三隻白金帝王(兩公、一母開始養起),這不是重點,重點是換水要怎麼去換,網路上…有專門的換水系統,但是,要用了太多的沈水馬達去抽水、補水動作,雖然有感應線能控制水的高、低度,但我還是覺得線這問題,還是太多了,用了豈不是跟電腦一樣,線又一堆,於是又找了一些資料,然後又有做到烏樹林蘭園的監視等設備,參考別人的環控系統,於是我決定,自己動手做自動換水系統 裝置, 自動換水裝置 顧名思義就是把不要的水流掉,然後在補上新的水,這的優點還是在於 可以做自己想要的功能,故障率也會比市售的換水系統來的低,所以我才要自己去製作這套系統,跟電腦一樣是0、1之間,基本對我來講其實並不難,於是買了一堆 自動控制的材料,慢慢的來把他組了起來。



◎自動換水系統,其實最主要還是有時候會沒時間換水,如果一個禮拜要換水兩次每次換水要一個小時。一個月有四週。我每個月省八小時時間換水 。一年至少就已經省下了最少96個小時來做其他工作,做相同的工作,自動要交給機器、設備來跑,會比較省時。



分享滿足我需求的這咖控制箱,依照我的習慣換水方式下去做組裝



魚缸底濾自動換水系統 功能簡介;自動換水啟動時自動關閉抽水馬達,放完舊水,自動在補新水,補新水完畢自動在開啟底濾抽水馬達。 自動換水可關閉並用手動(開控制閥換水)、你爽的時候想換水轉過去強制紐,也能自動換水“換完一樣抽水馬達自動在開啟”,也能用PH機連動 去啟動自動換水裝置,“PH機 偵測魚缸未達7.0或自己所設定的數值”時強制放舊水補新水,以上換水方式可由我目前組裝的這咖控制箱開關做設定“連動不單單只可接PH機也能接ORP氧化還原控制器”〔PH、ORP控制器啟動換水時會強制關閉 手動換水跟自動換水功能 ,由PH、ORP控制器優先換補水〕,補水時間、放舊水時間可個別設定放、補時間,抽水馬達也可設定常開或自動控制 也可控制不斷電打器機換水時間時關電吃電池的電換水完在動啟動打氣機市電,延長電池壽命。



我的換水方式:啟動自動換水系統(定時器啟動、強制啟動)後 沈水馬達自動關閉,底濾開始放舊水約十五分鐘後會自動關閉放水磁閥 (底濾漏掉約3/1的水),然後自動關閉底濾放水自動在開啟進水磁閥約二十五分完畢後又自動啟動沈水馬達開始循環過濾。另外,我也設計了 補水溢流換水 (文章最底下我也做了一個詳細的說明) 換水方式也大大的改變傳統習慣,達到無人守值自動換水系統。



※補水設備也跟控制箱連動,當您發現,底濾缸的水不夠時,不用蹲下來用那個免開電自動補水裝置,我的設計是開控制箱的自動補水裝置轉到關閉,然後將馬達開過去常開,這樣上方的補水控制閥就自動補水啦。而且手又不必用到水,也能避免人體及手的細菌感染水質。





建議魚友做的底濾缸沈水馬達過濾時,建議使用兩顆沈水馬達做上部循環,這樣可以必免其中一顆沈水馬達故障,而沒了循環過濾的功能 ,這樣也是比較保險的做法!





介紹完功能 接著我就帶您來看看我的組裝過程囉!



◎繼電器 這是自動控制一定要的一個裝置 我所使用的是歐姆龍 小型大功率繼電器3L及小型大功率繼電器2L的下去做配制。

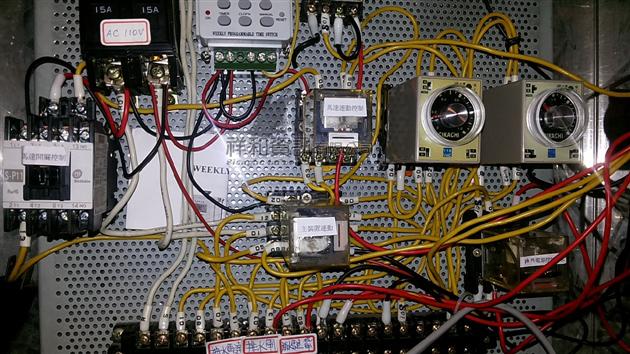

◎自己剛開始也先接了幾個步驟來嘗試看能不能連動




初期組合而且又是自己要用的,做魚缸換水系統也是第一次組,所以就隨便組組,可以連動就好,誰會想到我一直覺得好像又少了什麼,之後組阿組,就越接越多功能,然而線也就沒在整理了





◎就比如我做伸縮門、鐵門自動開關及防夾,剛組的第一台也很亂,然後在來的組裝,我們給客人做自動控制的接法是這樣子的 圖下,這樣說真的看起來也比較有價值。





◎原本也只有想過裡面連動能開啟、關閉沈水馬達 並自動換水及自行換水就好,但後來又發現太單調,所以也想能輕鬆掌握補水、放水、主電源是否開啟,自動換水是否有啟動,補水馬達必要時需不需要關閉,水中燈開關燈(因為我也覺得我訂做的魚缸為3尺高加上木櫃就約6尺)所以也就做了一個能開、關燈的功能)於是越做越多功能,又多做了幾個按紐,方便自己能做切換(包括也能讓小朋友、不懂換水系統部份的人員操作)。





◎光要對應外面開關的連動,又要必免讓正電跟接地線相衝造成火花燒毀,光繼電器等料件就越組越多線、越來越複雜。





◎定時器 我所使用的這組可設定 周一∼週日 而且可以設定各別時間 開/關,組裝後分別做出接點,方便配魚缸的線材時容易辯識。



該產品提供六組時間設定
設定一星期中某一天、週一至週五
週末或每一天的幾時幾分 ON 至 星期幾的幾時幾分 OFF。
最小設定間隔為 1 分鐘 設定值應先確認無誤後才可接上負載。
輸出接點最大容量7Amp 250V,使用電源100-250Vac, 12V,24V。
內裝電池經充電後可維持計時,停電時能繼續計時及記憶原先的設定,但無法控制輸出接點。





組好後,前前後後又花了一個多月整理一個空間出來待請人訂做的魚缸就定位後, 自己有空閒時開始買管材配管、自己配電線安裝和貼魚缸裡的磁磚(為什麼要貼磁磚,因為木櫃跟魚缸中間放的是保麗龍,我覺得很難看)黏好後等乾就開啟放水並連接這一套自動控制換水系統了。



◎自己用水族專用的稀利康貼磁磚後放水





◎配制完成養了一個禮拜的水後就放魚啦





◎換水裝置自動控制面板





◎開燈照。





◎您或許會問,那萬一補水補過頭怎麼辦?不就會滿出來了?



這問題我也想過,我在底濾最後馬達抽水那做個溢流孔,就不會有滿出來這個問題,重點 底濾放水,放到最後有很多的雜質,必免翻動最底層的雜質,我設定的放水時間不會太久(約3/1水位),然後由上層的補水系統補上部水溢流至底濾進而將沒放掉的水推到最後那層(抽水馬達那層)然後溢流掉這些舊水 如下圖。



◎我於換水中拍攝的換水溢流過程





◎在者不想補太滿,不想要設計溢流孔時可設定較短的補水時間,然後在最後一個補水馬達那缸加裝免開電自動補水裝置 見下圖





當然,沒下列這兩個主角 有自動控制系統還是沒辦法完成這些部驟



※底濾放水磁閥



※補水磁閥





◎白金帝王魟。







◎我自己設定了每個禮拜自動換水兩次,有些人會建議每天換,有些人是兩個禮拜換一次,但我覺得 養魚 就是要快樂,自動控制換水能改變您換水的所有習慣,組了這套系統平常工作跟事情就很多的我們現在也只有每天負責餵他們吃飽,養到現在也好幾個月了,白金帝王也很快速的長大中,看他游阿游,不用在花很多的時間去換水,又可以把這些時間省下來去做更多的事情,有興趣的魚友們,也可以跟我交流交流、也歡迎您來店參觀喔。



◎冬天到了,使用加溫設備,小編在底濾使用兩支350瓦的加溫棒,魚缸上部使用一支500瓦的加溫棒,底濾的加溫配合換水馬達連動,當換水時,底濾不加溫,只有上部加溫,避免底濾沒在運做時造成水溫過高的情況。





◎配合沈馬的連動,控制底濾加溫棒





◎底濾部份插著兩支350瓦加溫棒

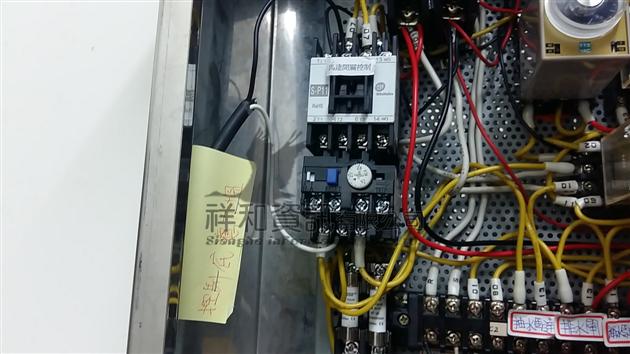

◎配合兩台加溫設備,避免第一台故障持續加溫,第二台即自動斷電,而且因只買1000瓦的偵測設備,故配合電磁開關來做加溫控制,避免電線及加溫控制設備燒壞。





◎1041201整體全自動加溫及自動換水魚缸拍攝,現在只要喂食及專心照顧好魚兒就好,





◎20170127明天就是過年了,新的一年小編在此跟網友們說聲新年快樂,很久沒更新了,將一年來新增的魚缸養七彩,生小魚的記錄一一的貼上來



◎2016年8月中旬又增加了一組底濾缸,來養七彩用,一樣是自動換水,但這組比較不一樣,是自動補水,流掉舊水由上缸來在流出。
